ТРАВЕРСЫ TT И TB
Для быстрой работы с листами металла и раскроем после завершения резки.

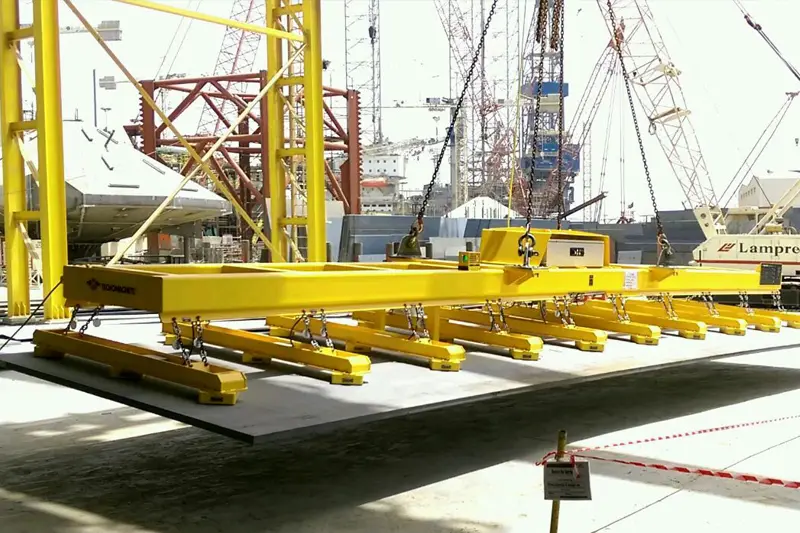

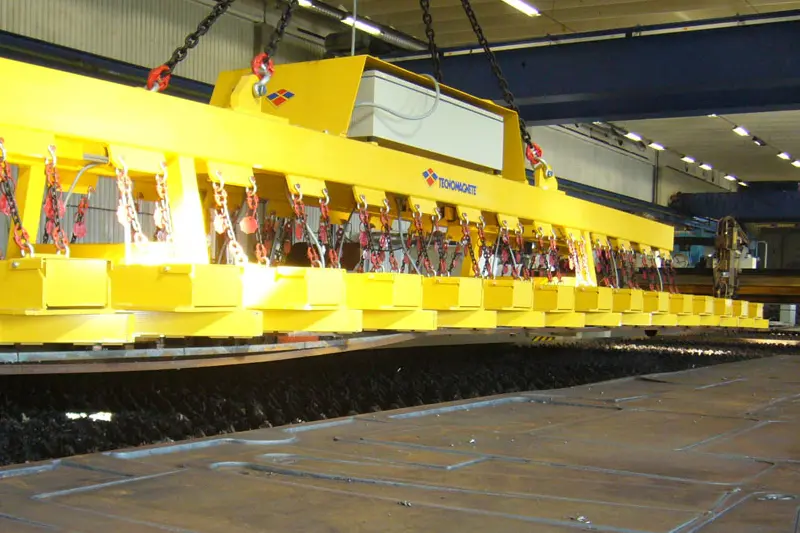

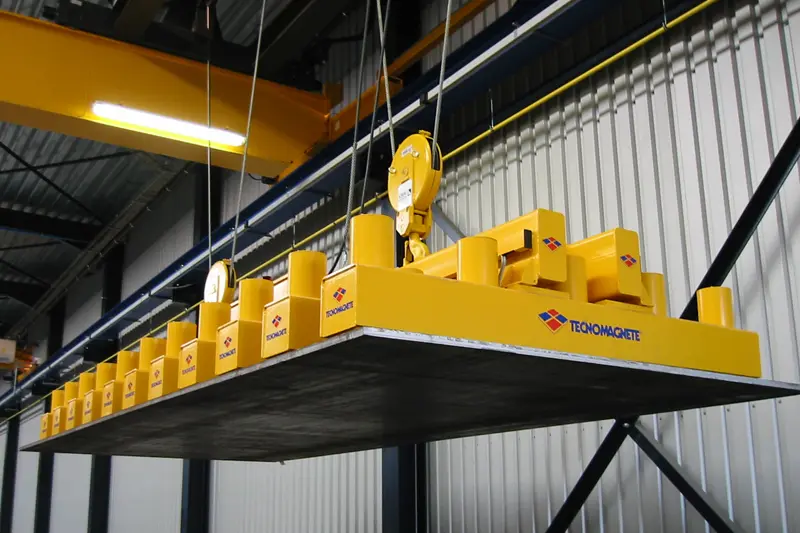

Траверса TT погрузки и разгрузки режущего полотна
Траверса TT оптимизирует время погрузки и разгрузки листового металла в раскроечных машинах.
Всего один оператор может быстро снять каркас и раскроенные детали, освободив станину за несколько секунд.

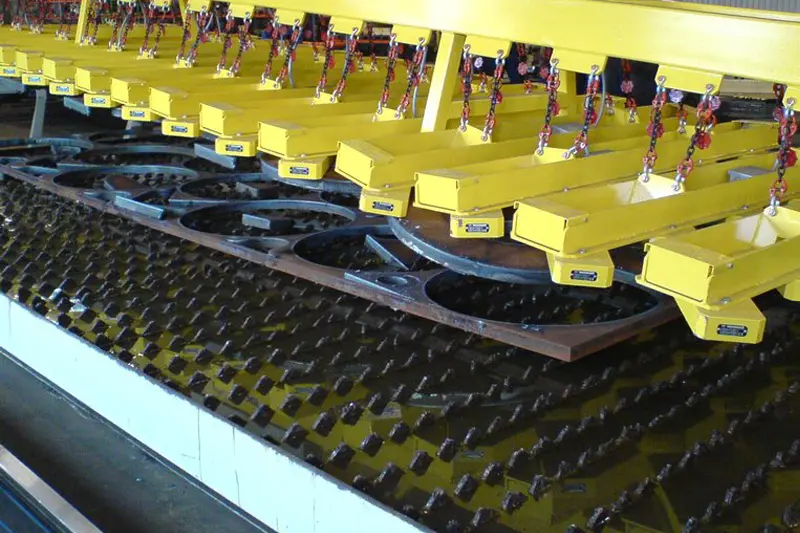

Постоянная электромагнитная технология TT способна “захватывать” лист или все раскроенные детали одним махом, концентрируя магнитный поток только там, где это необходимо, не создавая помех в станине. Особая геометрия магнитных модулей, установленных на специальных подвесных конструкциях, позволяет проникать внутрь станины для перемещения отрезанных кусков даже небольших размеров.
Преимущества системы TT
- Быстрая загрузка и разгрузка станка
- Оператор может выполнить всю процедуру в одиночку, находясь на расстоянии от груза
- Система невосприимчива к отключению электроэнергии вследствие постоянного электропитания: полная безопасность для персонала и оборудования
- Техобслуживание не требуется: буферные аккумуляторы не нужны.
Ассортимент магнитных траверс с постоянным электропитанием TT состоит из:
- TT/O: Системы, предназначенные для резаков и пламенной резки
- TT/L: Для машин лазерной для тонких и небольших заготовок
- TT/H: Для тяжелых грузов и грузов значительной толщины
- TT Combi: Гибридная версия с телескопическими краями, предназначенными для транспортировки крупногабаритных листов металла, и центральным корпусом TT/O, предназначенным для разгрузки раскроенных деталей.

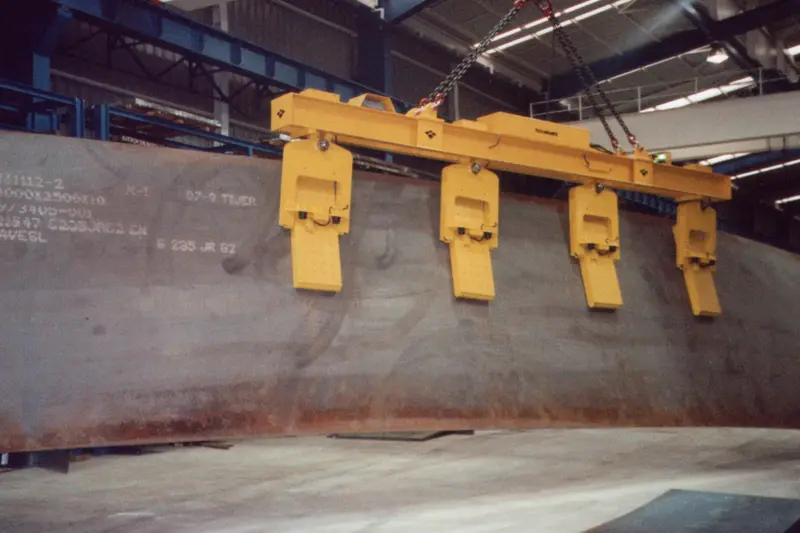

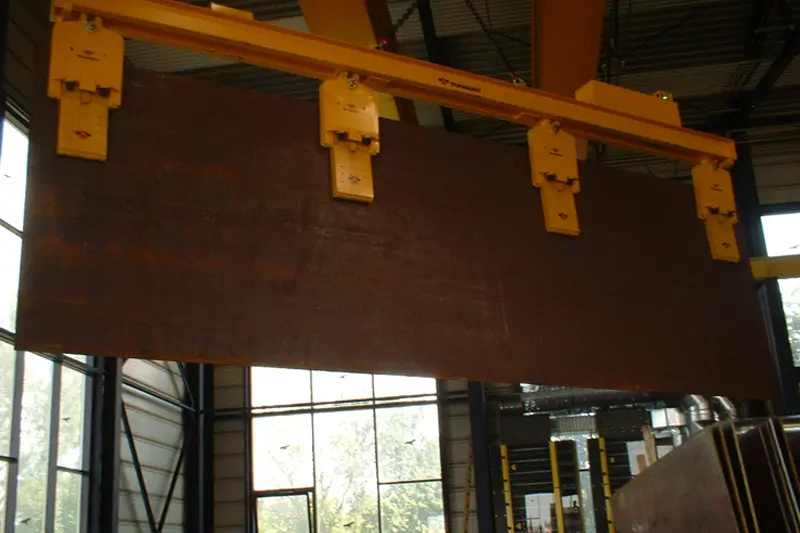

Траверса TB для горизонтальной и вертикальной транспортировки листов

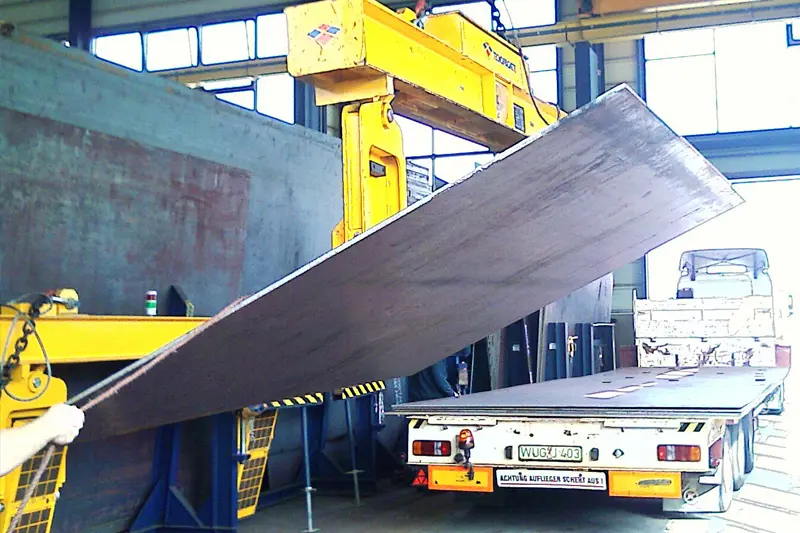

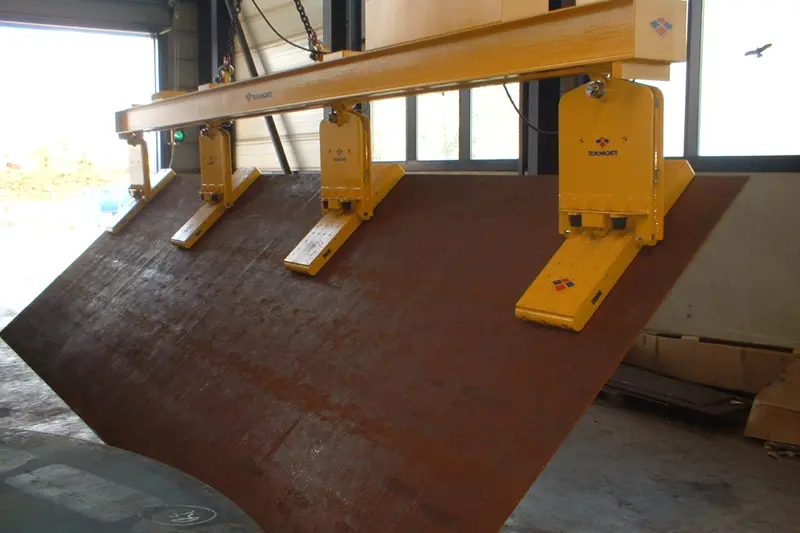

Быстрое и эффективное решение для сбора и транспортировки металлических листов на склады и со складов. Траверса TB вращается: магнитные модули, установленные на штифтах, позволяют гибко менять расположение листа от горизонтального до вертикального.
Компактная конструкция обеспечивает легкий доступ к траверсам; поворотный модуль позволяет изменять состояние из вертикального в горизонтальное простым движением руки, в том числе с прикрепленным грузом.
Преимущества системы TB
- Оперативная подача листа; со склада прямо на станину для резки за считанные секунды.
- Оператор может провести всю процедуру в одиночку, находясь расстоянии от груза.
- Система невосприимчива к отключению электроэнергии вследствие постоянного электропитания: полная безопасность для персонала и оборудования.
- Техобслуживание не требуется: буферные аккумуляторы не нужны.
Характеристики груза
| Модель | Мин. отрезок заготовки (мм) | Мин.-макс. толщина (мм) | Макс. ширина (мм) | Макс. длина (мм) | Макс. площадь (м²) | Макс. вес (кг) |
|---|---|---|---|---|---|---|
| TTO/045 | 250×250 | 4 – 30 | 1.500 | 3.000 | 4,5 | 1.100 |
| TTO/060 | 250×250 | 4 – 30 | 2.000 | 3.000 | 6 | 1.500 |
| TTO/090 | 250×250 | 4 – 30 | 1.500 | 6.000 | 9 | 2.200 |
| TTO/120 | 250×250 | 4 – 30 | 2.000 | 6.000 | 12 | 3.000 |
| TTO/150 | 250×250 | 4 – 30 | 2.500 | 6.000 | 15 | 3.600 |
| TTO/170 | 250×250 | 4 – 30 | 3.000 | 9.000 | 27 | 4.000 |
| Модель | Мин.-макс. толщина (мм) | Макс. ширина (мм) | Мин. длина (мм) | Макс. длина (мм) | Макс. вес (кг) |
|---|---|---|---|---|---|
| TB 4/35 | 4-50 | 3.500 | 2.000 | 6.000 | 3.500 |
| TB 6/35 | 4-50 | 3.500 | 2.000 | 12.000 | 3.500 |
| TB 2/60 | 8-80 | 3.500 | 3.300 | 6.000 | 6.000 |
| TB 4/90 | 8-80 | 3.500 | 3.000 | 12.000 | 9.000 |
| TB 4/120 | 8-80 | 3.500 | 3.000 | 12.000 | 12.000 |
| TB 6/180 | 8-80 | 3.500 | 3.300 | 18.000 | 18.000 |
