СИСТЕМА ЗАЖИМА MILLTEC ROUND
Новейшее поколение круглых магнитных патронов
Новаторская система зажима для 5-осевых станков

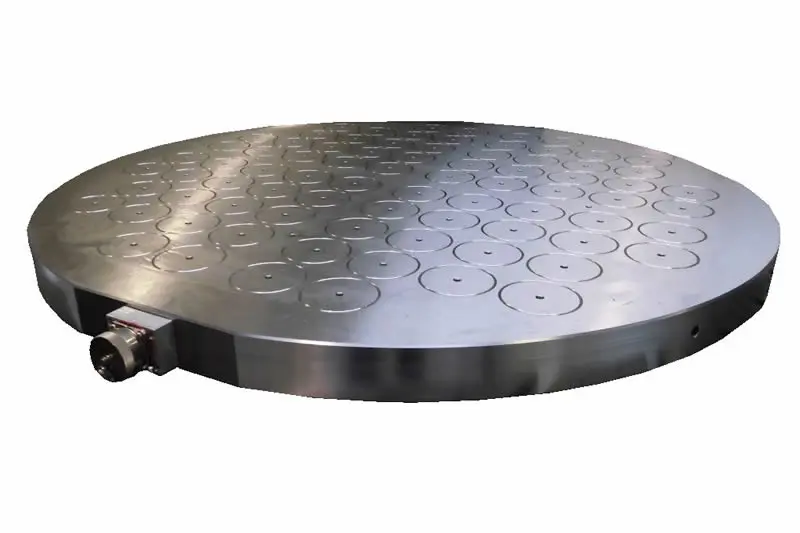

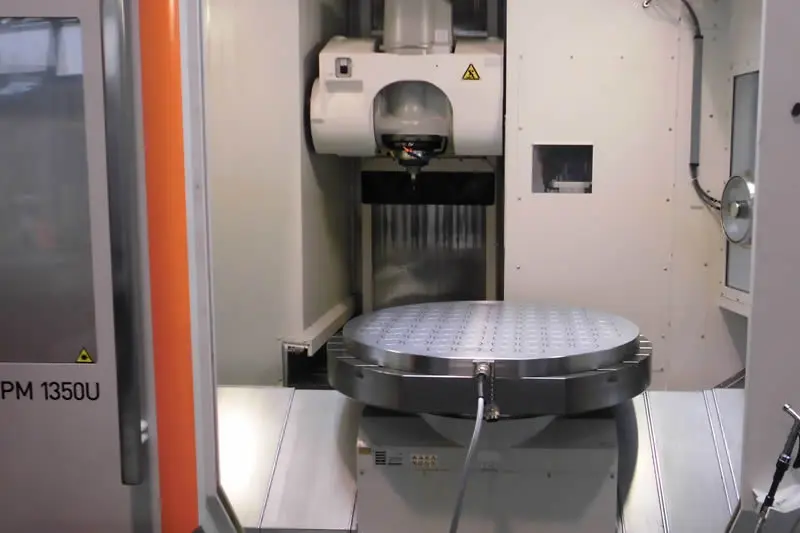

Круглые магнитные патроны MillTec Round представляют собой инновационное решение для фиксации деталей 5-осевых станков.
Работа по пяти осям позволяет использовать более короткие инструменты для увеличения подачи и скорости резки. На станке, оснащенном этой технологией, легче выполнять сложные операции, такие как полное профилирование, обработка подрезов, сквозных отверстий и создание карманов.

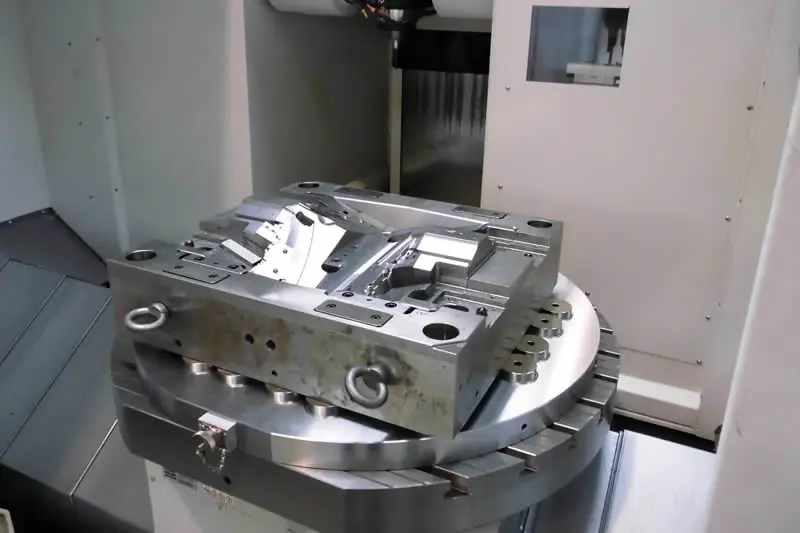

Наилучшая производительность станка достигается, когда доступны все пять граней заготовки. К сожалению, при использовании традиционных систем фиксации зона обработки ограничена наличием кронштейнов, которые часто требуют многократной установки. С MillTec заготовка зажимается от основания, без каких-либо препятствий для инструмента, что дает многочисленные преимущества:
- Повышение производительности
Полная обработка с 5 сторон за одну установку без ограничений, связанных с кронштейнами.. - Сокращение времени и затрат
Никаких денежных трат. Винты, скобы, расходные материалы больше не нужны. Не нужно тратить время на подготовку крепежных инструментов, заготовка зажимается за несколько секунд. - Высокая точность
Деталь фиксируется равномерно по всей поверхности контакта, что приводит к отсутствию перекосов и деформаций. - Гибкость
Нет необходимости предварительно обрабатывать заготовку.
Уменьшенная толщина (MTG: 42 мм – MTB: 51 мм) и малый вес облегчают работу станка, повышая полезный диапазон. MillTec представляет стальную раму, которая может быть модицифирована для создания ориентиров, отверстий или центровочных ключей.
Функция GRIP
Обеспечивает полное устранение вибраций станка, оптимизируя равномерность и точность чистовой обработки. Благодаря этому эксклюзивному патенту, разработанному компанией Tecnomagnete, магнитный зажим при фрезеровании достигает беспрецедентных стандартов качества.
Инновационная магнитная поверхность позволяет значительно увеличить скорость обработки и существенно снизить расход инструмента, обеспечивая наиболее равномерный зажим между заготовкой, магнитом и столом станка.
Монолитная конструкция
Компания Tecnomagnete разработала патентную квадросистему MONOLITE, чтобы максимально увеличить производительность магнитного оборудования, позволяя ему выдерживать тяжелые условия эксплуатации. Инновационная сотовидная монолитная структура без каких-либо механических частей в сборе также обеспечивает абсолютную стабильность при отсутствии изгибов.

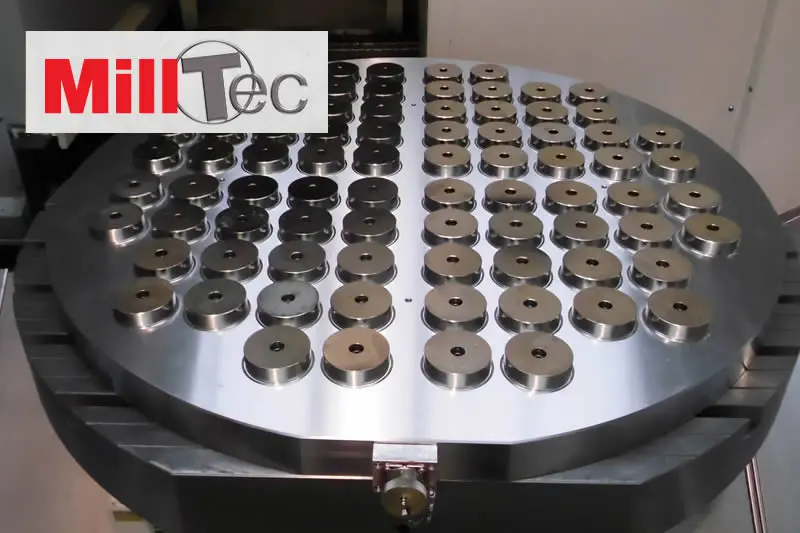

Фиксированные удлинители полюсов PFR 70/20
Оснащенность всех поверхностей Milltec фисированными удлинителями полюсов PFR 70/20 позволяет поднять деталь для выполнения сквозных отверстий. Удлинители также выполняют функцию механического щита (легко заменяемого), чтобы вовремя сохранить площадь поверхности в плоскости.

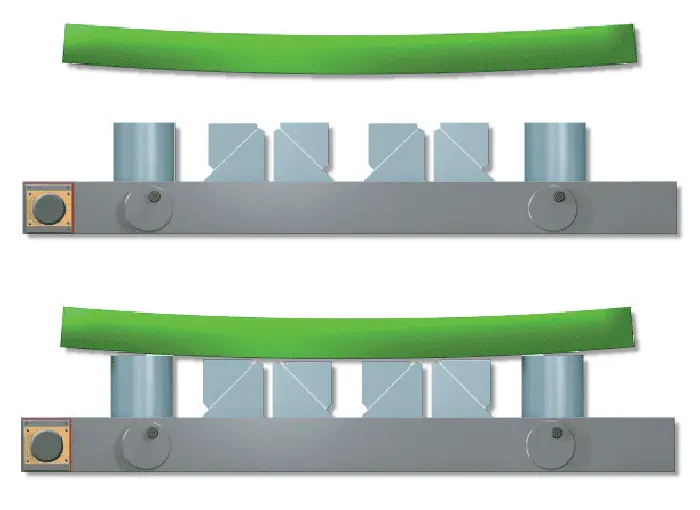

Мобильные расширения ПМП
Эти подвижные удлинители полюсов разработаны компанией Tecnomagnete для обеспечения легкого позиционирования и оптимальной производительности, а также гарантируют устранение стружки и отходов в процессе трансмиссии.
RMP также доступен в версии /SC для тонких деталей.
Технические характеристики
| Модель MTG /R | Габариты Ø (мм) | Габариты h (мм) | Габариты (кг) | Poles (Н) | Force (т**) |
|---|---|---|---|---|---|
| MTG /R 500 | 505 | 42 | 90 | 16 | 10,5 |
| MTG /R 600 | 640 | 42 | 140 | 32 | 21,0 |
| MTG /R 700 | 700 | 42 | 170 | 36 | 23,5 |
| MTG /R 800 | 800 | 42 | 220 | 52 | 34,0 |
| MTG /R 1000 | 1020 | 42 | 350 | 70 | 45,5 |
