СИСТЕМА ЗАЖИМА MILLTEC

Магнитный патрон нового поколения для фрезерования

С MillTec вы получаете максимальную гибкость и производительность

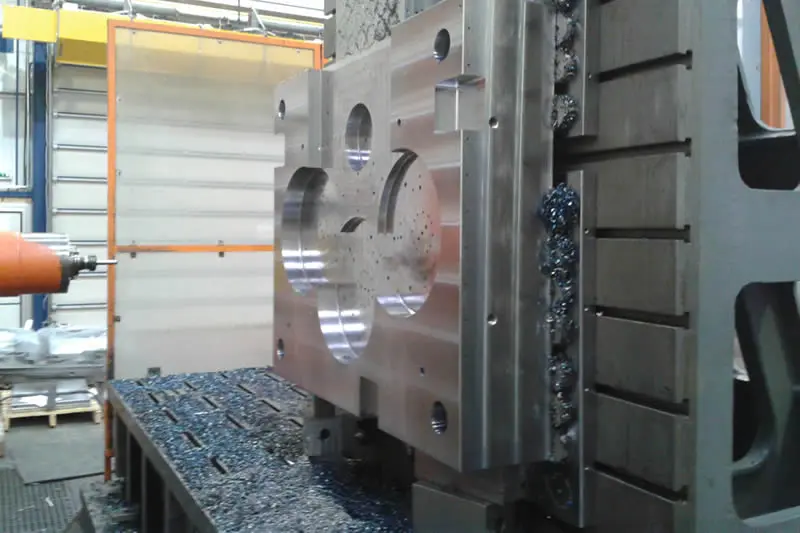

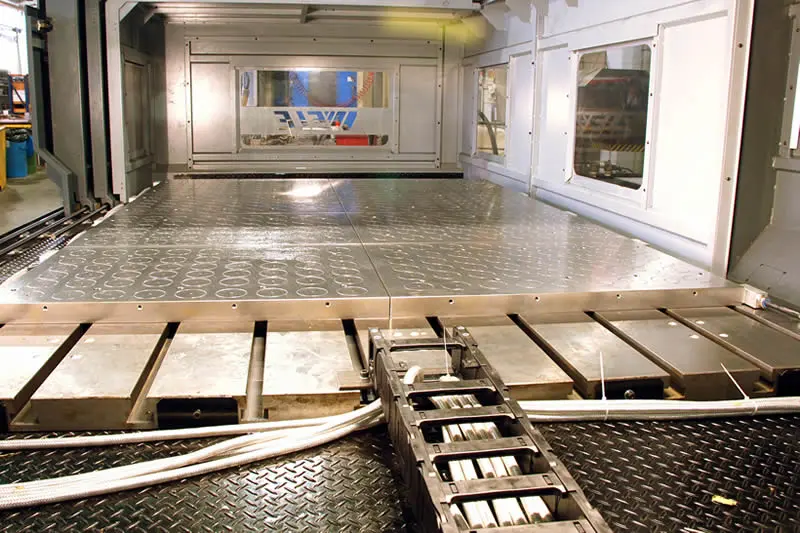

Инновационные магнитные системы MillTec для фрезерования являются оптимальным решением для зажима деталей на фрезерных станках с вертикальной или горизонтальной осью, портальных, для обрабатывающих центров, для паллет, квадратов и кубов систем FMS.

MillTec предлагает большие эксплуатационные преимущества для значительного повышения производительности и качества.

При работе с классическими тисками и зажимами заготовки никогда не бывают полностью открытыми, и для завершения цикла обработки необходимо использовать несколько позиций.

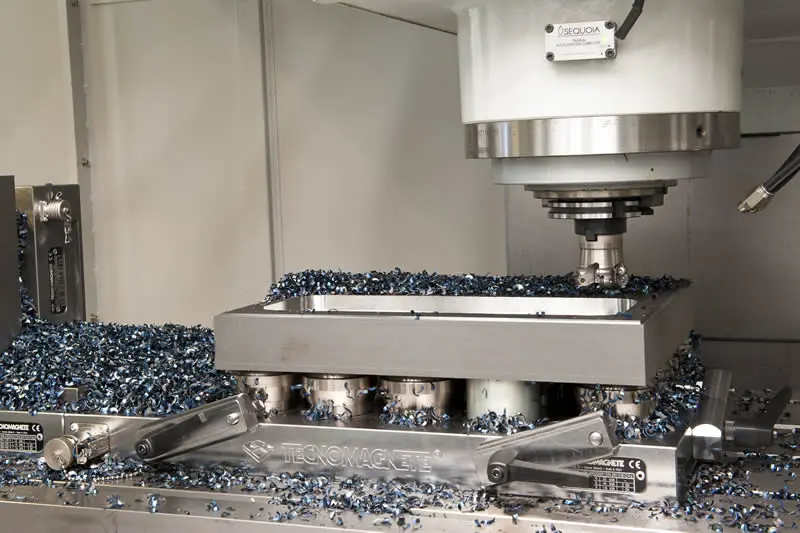

При использовании MillTec деталь всегда свободна со всех 5 сторон, что позволяет выполнить полную обработку за одно позиционирование. Это улучшает эффективность работы на всех операциях, таких как торцевое фрезерование, контурная обработка, сквозные отверстия и сверление.

При использовании MillTec усилие давление равномерно распределяется по всей поверхности контакта без сжатия и деформации детали. Отсутствие вибрации обеспечивает более точную обрабоку заготовки, лучшую зачистку и снижает вероятность производственной погрешности.

MillTec также доступен в версии GRIP.
Патент GRIP революционизирует концепцию магнитного зажима на фрезерных станках и обрабатывающих центрах. Он позволяет наиболее равномерно закрепить заготовку на поверхности. Между заготовкой и опорной магнитной поверхностью можно установить референс, также, как и между магнитной системой и столом станка.
Полное устранение вибраций позволяет максимально улучшить характеристики равномерности закрепления магнитных систем, получить лучшую чистовую обработку, большую точность, оптимальную скорость обработки и снизить расход инструментов.

Заготовка устанавливается и надежно фиксируется за несколько секунд (до 16 кг/см2).
Система является постоянным электроприводом, поэтому искробезопасна. Любое отключение электроэнергии не влияет на прочность зажима.

Металлическая поверхность однородна, полностью из стали, свободна от смоляного герметика, вставок и любых удерживающих элементов. Запатентованная квадсистема MONOLITE предлагает сотовую структуру из цельного блока, которая действует как непроницаемый механический экран для защиты электрической цепи и постоянных магнитов внутри.

Полюса, изготовленные путем корончатого сверления, являются неотъемлемой частью системы и способны воспринимать даже жесткие параметры обработки, сохраняя абсолютную стабильность без изгиба.

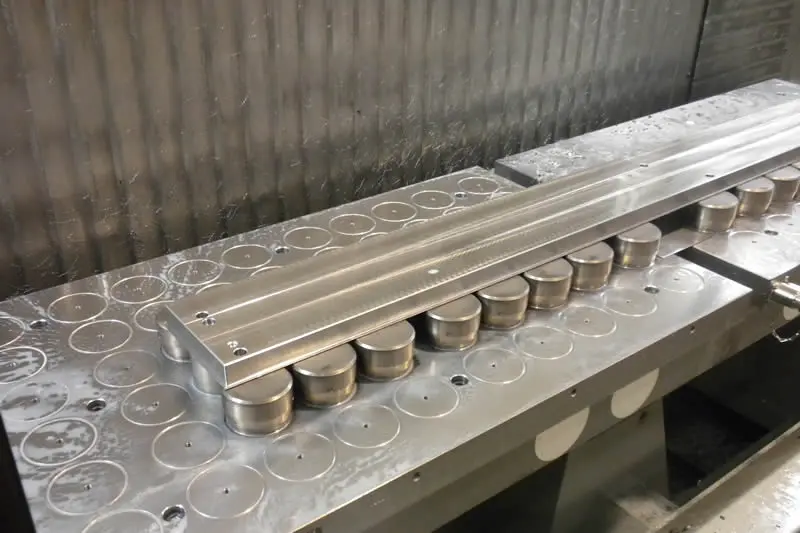

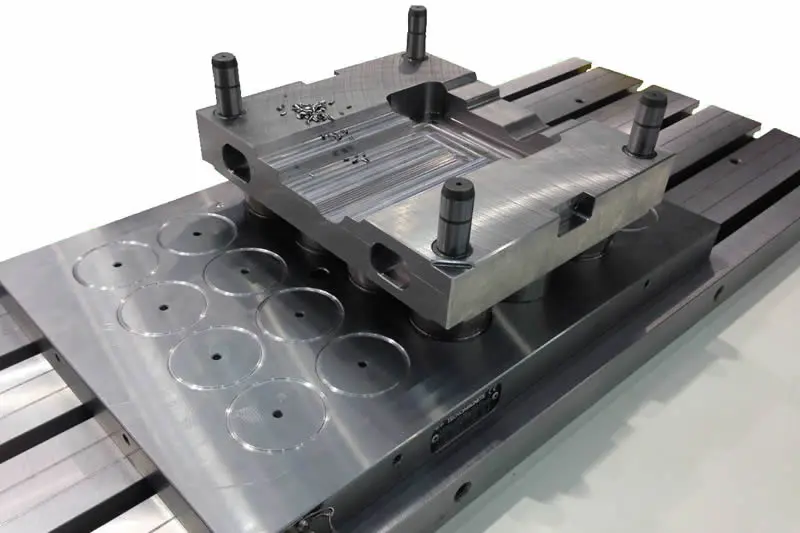

Используя комбинацию фиксированных и мобильных полярных удлинителей, он создает гибкую магнитную станину, которая может прижиматься к заготовке и прочно фиксировать ее. Новые подвижные удлинители RMP делают такие операции еще более простыми и практичными.

Мобильные расширения RMP

Благодаря своей круглой форме и встроенному резьбовому штифту, запатентованные RMP подвижные удлинители обеспечивают легкое и быстрое позиционирование без использования инструментов и без возможных погрешностей.

Технология конструкции, не позволяет никаким загрязнениям проникать внутрь, обеспечивая долговечность и эффективность работы. Механизм с двойной наклонной поверхностью улучшает пропускную способность и увеличениет магнитную отдачу на 20% по сравнению с традиционными удлинителями с одной наклонной поверхностью.

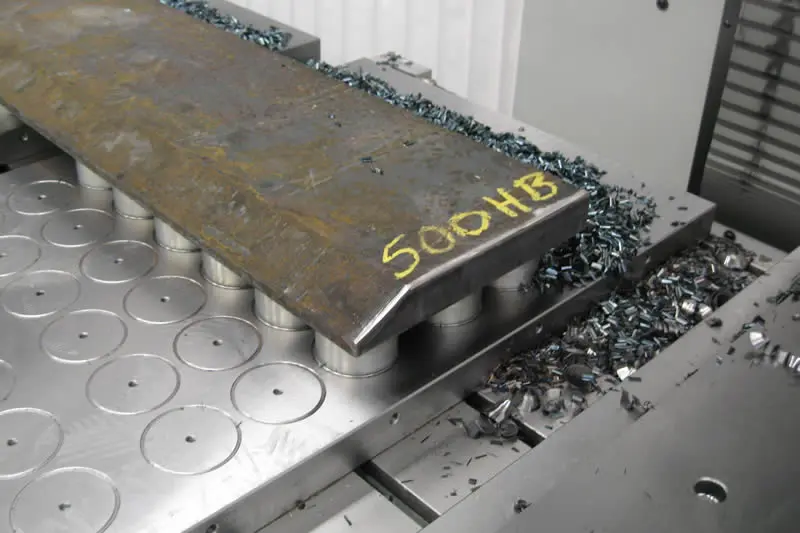

Версия / SC с углублением предназначена для крепления тонких деталей (10 мм).

СИСТЕМА ЗАЖИМА MILLTEC

Технические характеристики

МодельГабариты A (мм)Габариты B (мм)Габариты C (мм)Масса (кг)Полюса (Н)Сила (т**)
MTG 304 HD3204204240127,8
MTG 306 HD32060042601811,7
MTG 308 HD32078542802415,6
MTG 310 HD320970421003019,5
MTG 404 HD40542042601610,4
MTG 405 HD40550042702013,0
MTG 406 HD40560042802415,6
MTG 408 HD405785421003220,8
MTG 410 HD405970421204026,0
MTG 506 HD48560042903019,5
МодельГабариты A (мм)Габариты B (мм)Габариты C (мм)Масса (кг)
PFR 50/32Ø50320,5
PMQ 50/32484531,50,6
PFR 70/20Ø70200,5
PFR SC 70/20Ø70200,5
PFR 70/45Ø70451,3
PFR SC 70/45Ø70451,3
RMP 70/45Ø76451,2
RMP SC 70/45Ø7645,51,2
MPP4200200185,5
MPP6300200188,5
