СИСТЕМА ЗАЖИМА QUAD EXTRA
Электро-постоянные магнитные системы для фрезерования
Эксклюзивная система благодаря последней эволюции квадратного полюса: Quad Extra
Электро-постоянные магнитные патроны серии Quad Extra обеспечивают быстрый и гибкий зажим большого разнообразия деталей из черных металлов на фрезерных станках, обрабатывающих центрах и паллетах систем FMS. Они мощные, легкие, компактные, простые в установке и эксплуатации и дают значительные преимущества.
При работе с тисками и зажимами зона обработки ограничена наличием кронштейнов, которые часто требуют многократной установки.

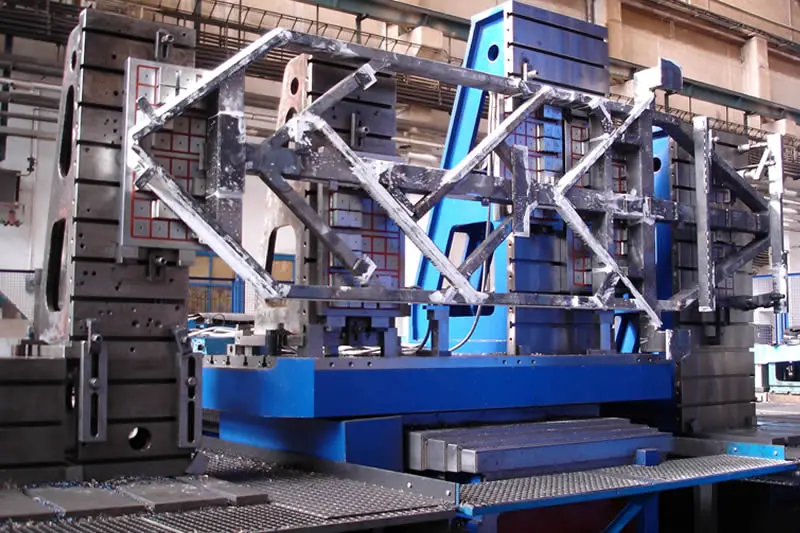

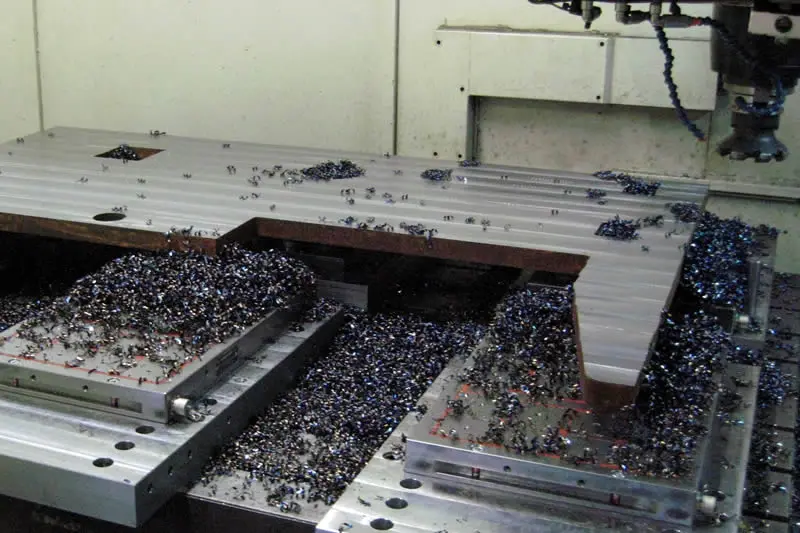

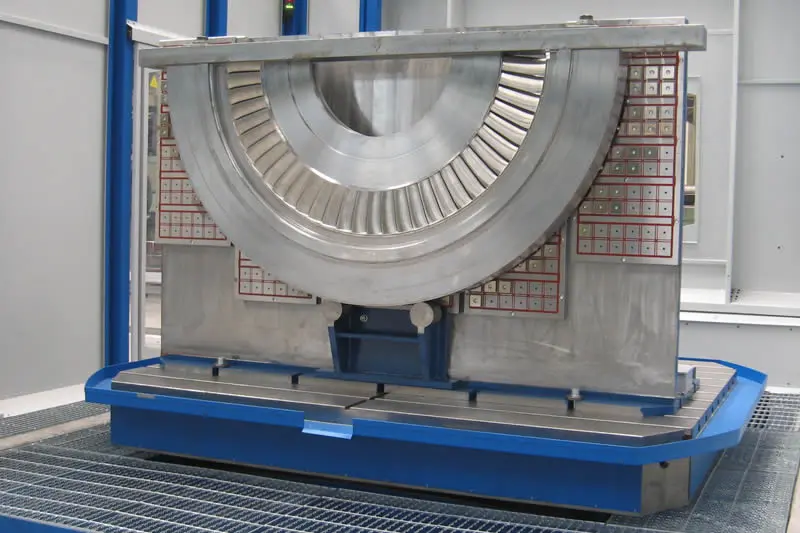

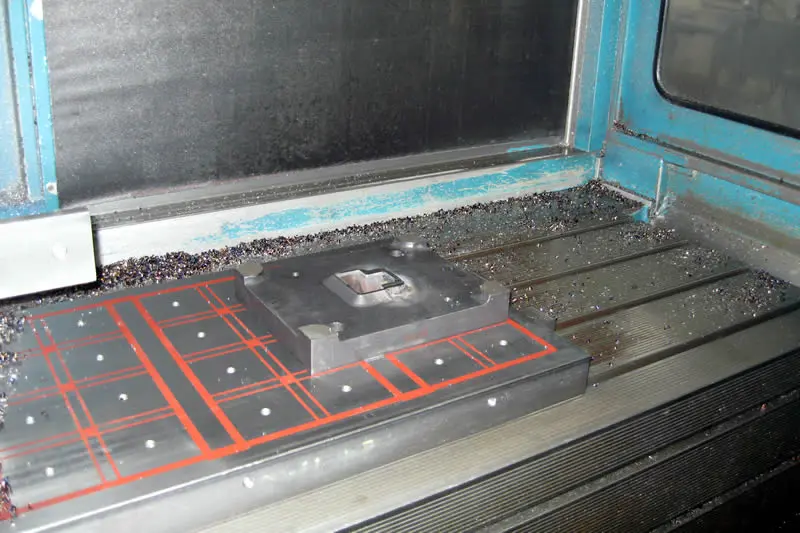

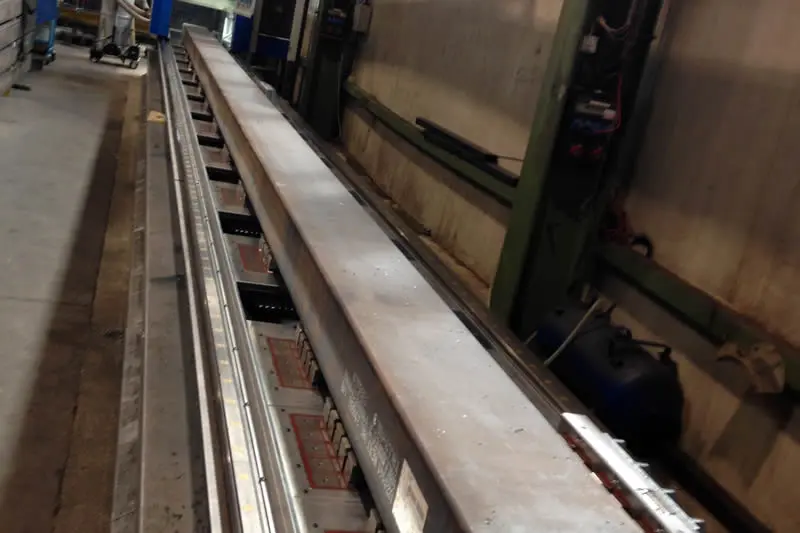

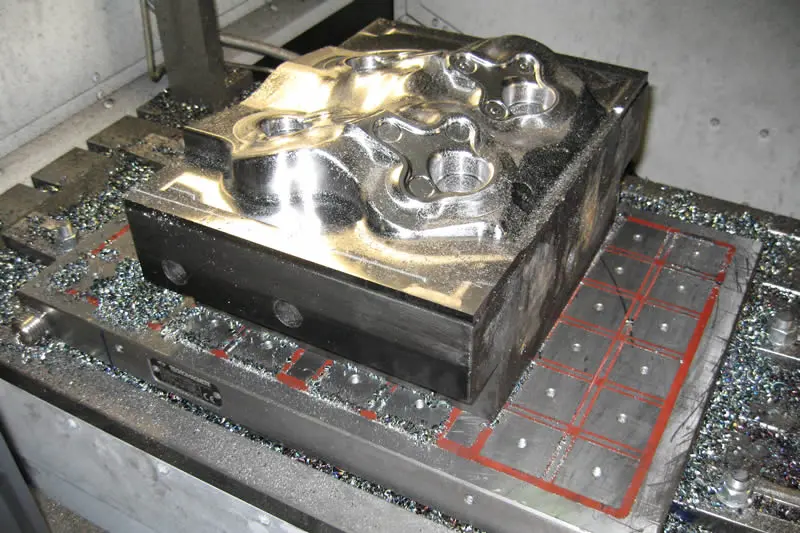

При использовании Quad Extra деталь свободна для обработки с пяти сторон. Давление зажима равномерно распределяется по всей поверхности контакта без сжатия и деформации. Это приводит к снижению вибраций при обработке, улучшению качества обработки и снижению нагрузки на станок.

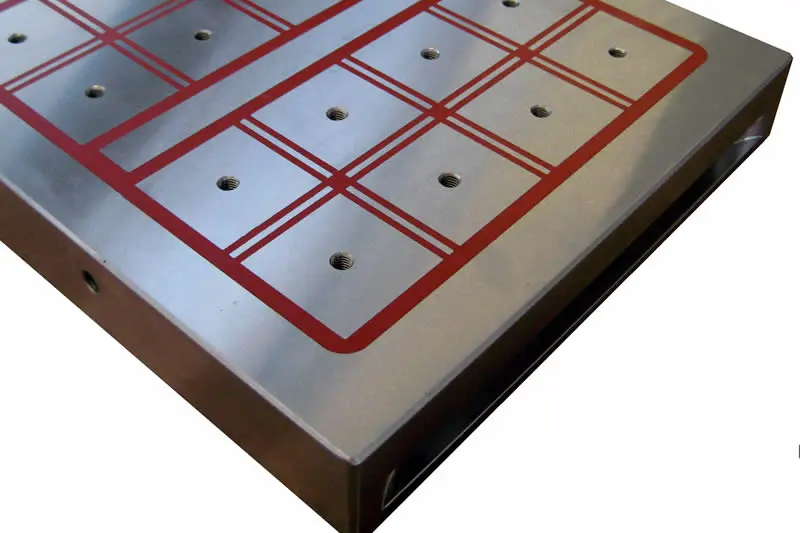

Quad Extra основан на эксклюзивном патенте: магнитная панель изготовлена из модульной полярной пластины, сделанной из цельного блока и закрепленной высокопрочными винтами на основной моноблочной раме конструкции. Прижимная поверхность изготовлена из стали и смолы, а полярное расположение “двойной сетки” обеспечивает более плотное прилегание магнитных стежков.
Инновационная форма электромагнитной системы Quad Extra позволяет:
- высокая жесткость конструкции благодаря многополюсным пластинам, встроенным в моноблочную раму;
- высокая эксплуатационная долговечность благодаря уменьшенному количеству смолы;
- более высокая концентрация на деталях благодаря схеме “двойная сетка”.
HE версия: наилучшая эффективность эксплуатации
В инновационной конфигурация HE (High Efficiency) магнитные полюса распределяются таким образом, чтобы обеспечить идеальный баланс магнитных зон. Это позволяет достичь максимальной магнитной концентрации на детали в любом положении и облегчает поиск нейтральных зон, в которых можно просверлить отверстия для опор или упоров.
Самовыравнивание и автоматическое снятие напряжения
Комбинация фиксированных и подвижных полюсных удлинителей позволяет создать гибкую магнитную станину, которая может прижиматься к заготовке и прочно фиксировать ее.
- Быстрая и автоматическая обрезка заготовки;
- Снятие напряжения с деталей любого размера;
- Легкое контурное и сквозное сверление.
Технические характеристики
| Модель QX HE50 | Габариты A (мм) | Габариты B (мм) | Габариты C (мм) | Масса (кг) | Полюса (Н) | Сила (т**) |
|---|---|---|---|---|---|---|
| QX 305 HE50 | 270 | 490 | 51 | 50 | 18 | 7,2 |
| QX 306 HE50 | 270 | 620 | 51 | 60 | 24 | 9,6 |
| QX 308 HE50 | 270 | 780 | 51 | 80 | 30 | 12,0 |
| QX 309 HE50 | 270 | 910 | 51 | 90 | 36 | 14,4 |
| QX 310 HE50 | 270 | 1040 | 51 | 110 | 42 | 16,8 |
| QX 403 HE50 | 400 | 330 | 51 | 50 | 20 | 8,0 |
| QX 405 HE50 | 400 | 490 | 51 | 70 | 30 | 12,0 |
| QX 406 HE50 | 400 | 620 | 51 | 90 | 40 | 16,0 |
| QX 408 HE50 | 400 | 780 | 51 | 120 | 50 | 20,0 |
| QX 409 HE50 | 400 | 910 | 51 | 130 | 60 | 24,0 |
