СИСТЕМА ЗАЖИМА QUAD RAIL
Электро-постоянные магнитные системы для обработки рельсов
Новая магнитная зажимная система Quad Rail представляет собой самое революционное решение для обработки рельсов

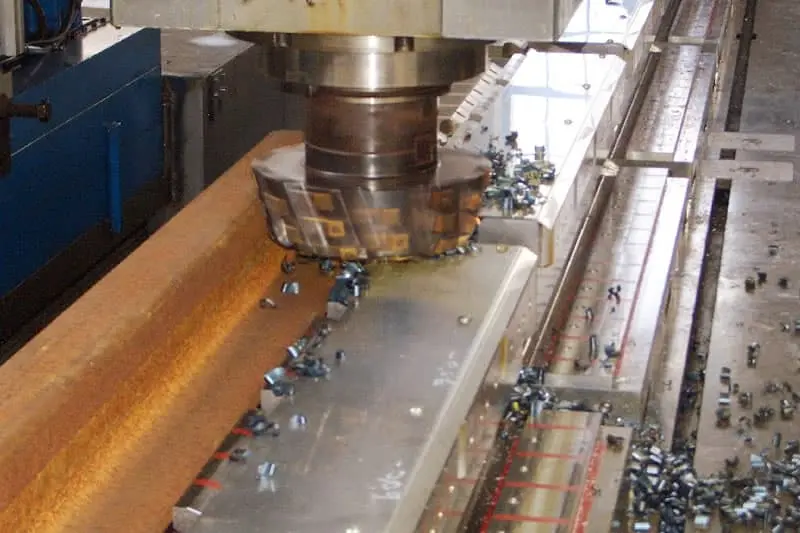

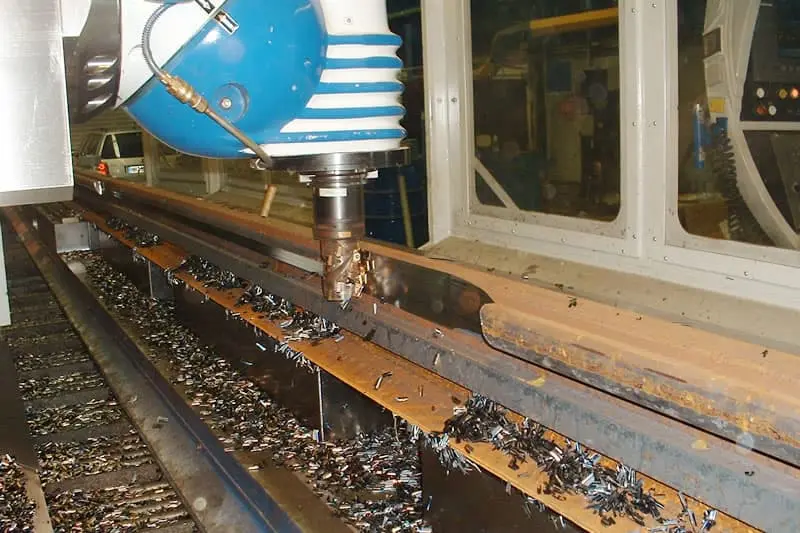

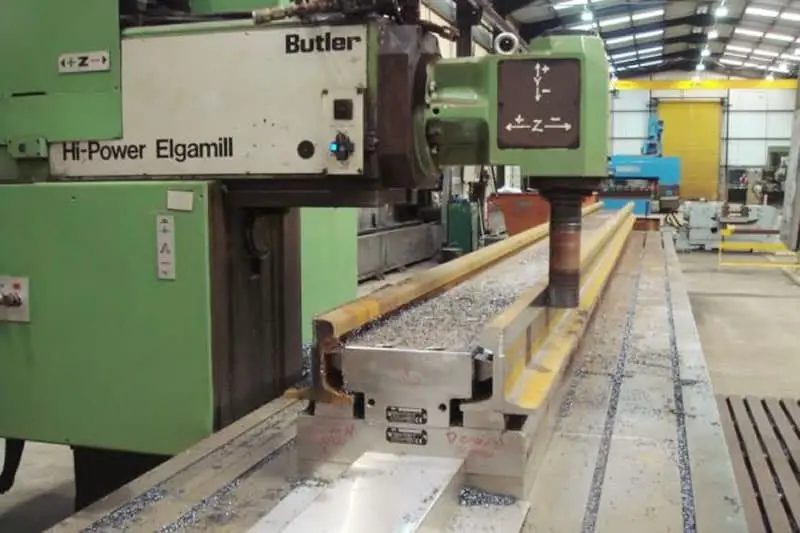

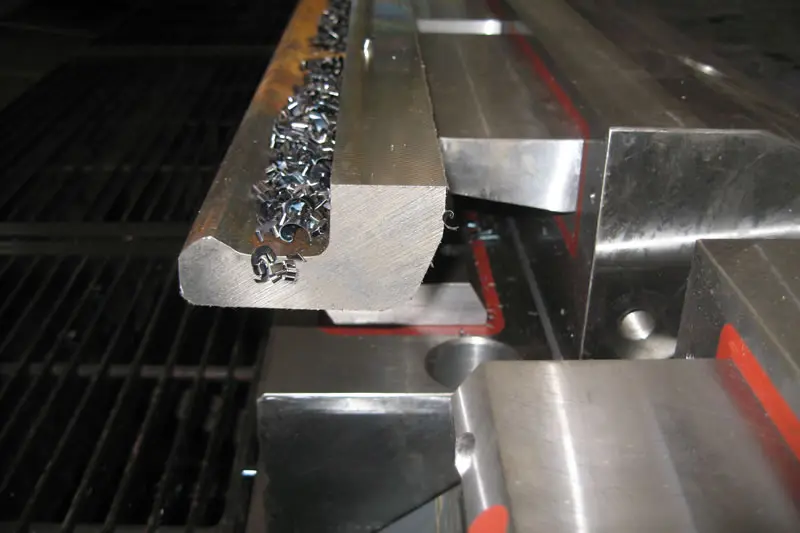

Зачем использовать постоянную электромагнитную систему для удержания рельса во время обработки? Не ограниченный наличием скоб, инструмент имеет полный доступ к рельсу. С помощью всего двух позиций вы можете полностью обработать ножку, гриб или душу рельса, сделать сквозные отверстия, а также фрезеровать подрезы.

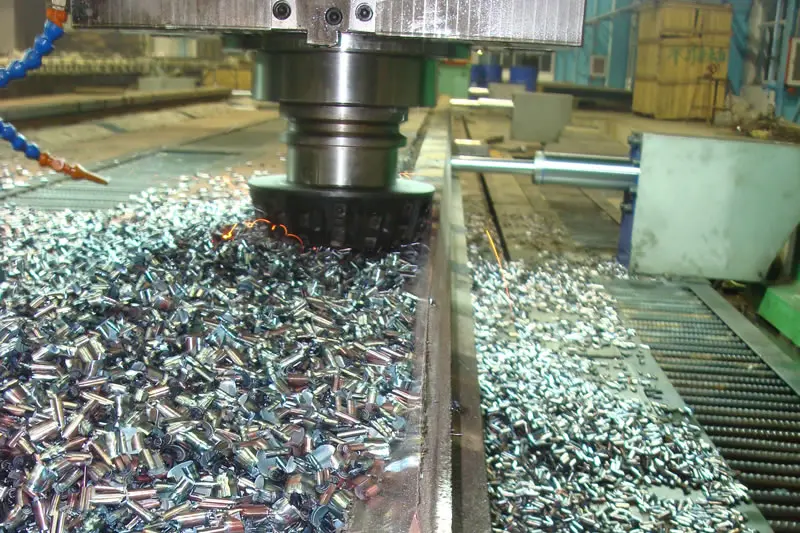

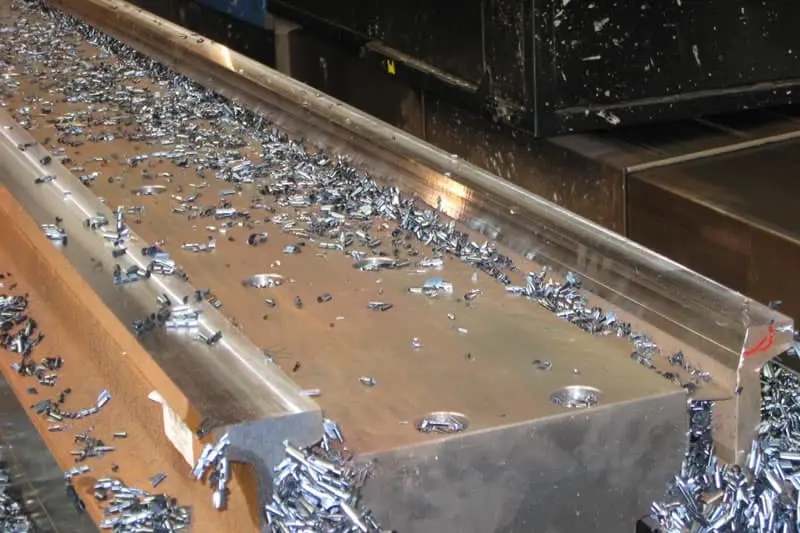

Высокая сила магнитного зажима позволяет увеличить глубину реза, сокращая время обработки. Магнит гарантирует равномерный зажим рельса, с последующим снижением вибрации и расхода инструмента, достигая более высокого качества. Выравнивание между деталью и станком всегда идеально.
Преимущества Quad Rail
- Рельс, доступный для ножки и гриба с одного позиционирования.
- Отсутствие вибраций при обработке.
- Равномерный зажим (наилучшая отделка и допуски).
- Стабильное и точное удержание.
- Идеальное выравнивание рельса.
- Простое и быстрое позиционирование.
- Легкое удаление стружки.
Моноблочная структура
Модули Quad Rail представляют собой моноблочную раму, способную гарантировать уникальные характеристики жесткости, прочности и надежности в течение долгого времени, без необходимости технического обслуживания.

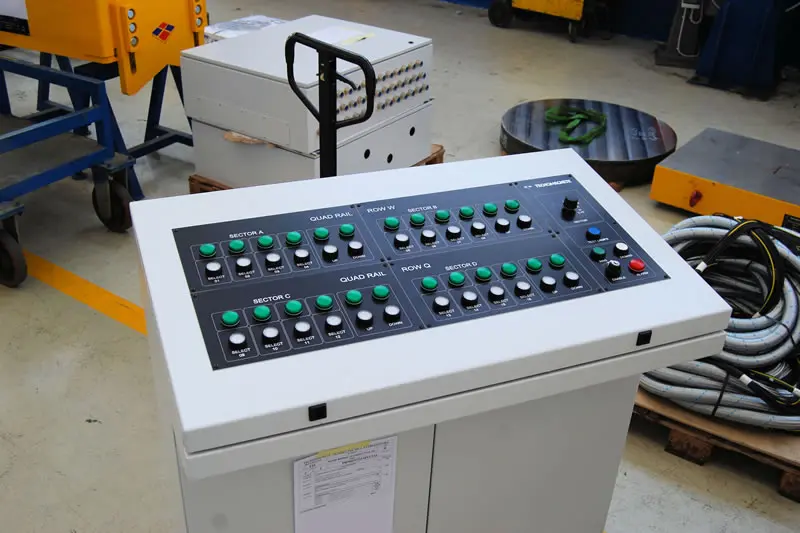

Электронный блок управления
Соответствующий электронный блок “типа станции управления” управляет циклами намагничивания и размагничивания, активируя как один, так и несколько модулей, даже на расстоянии с помощью дистанционного управления.

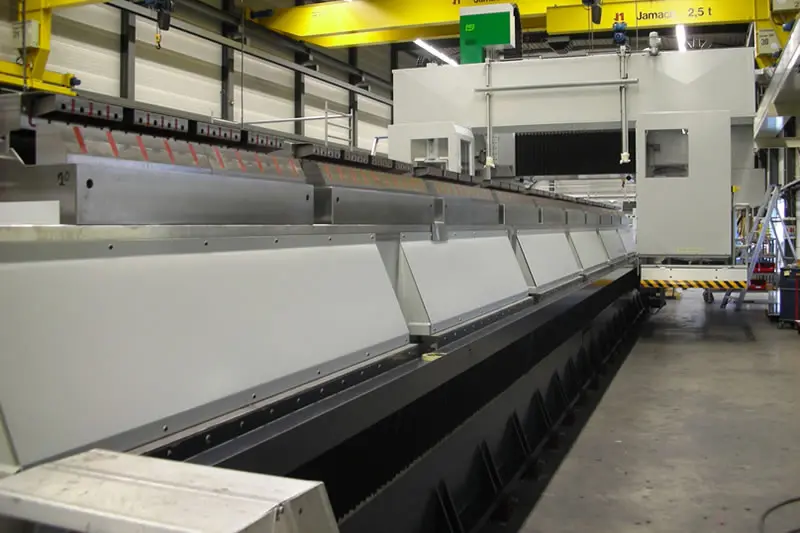

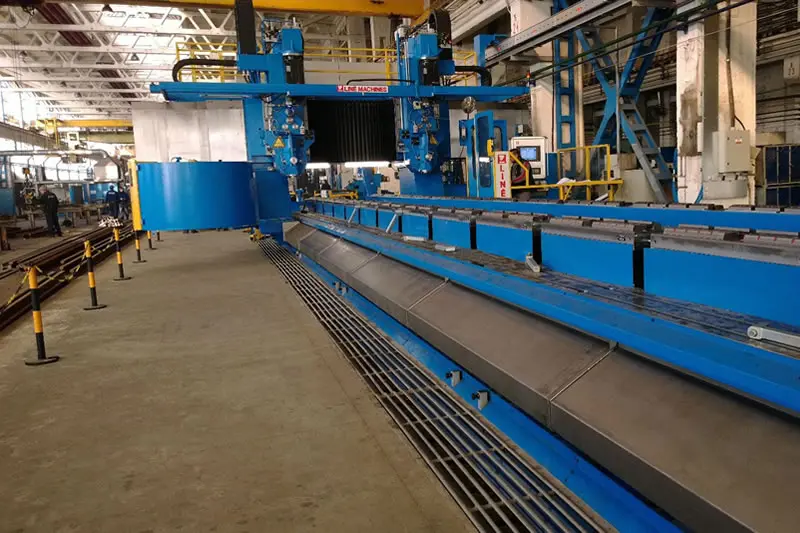

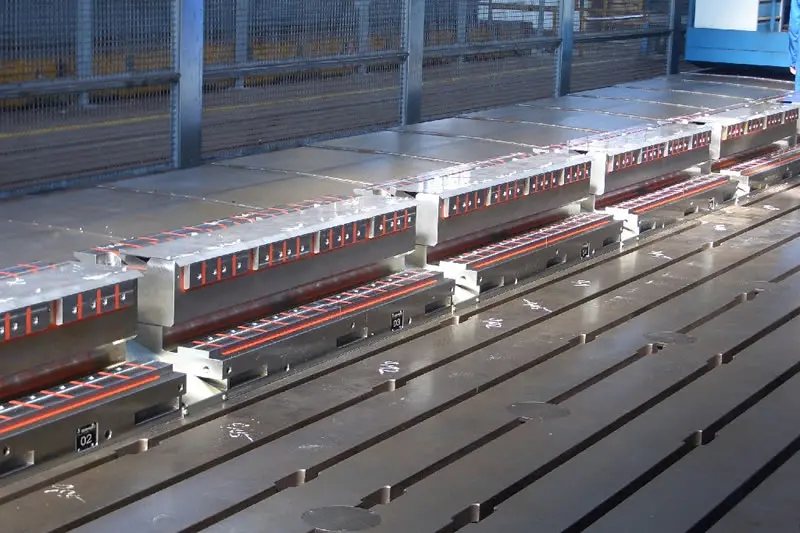

Модульность
Система Quad Rail состоит из набора модульных элементов для составления магнитных столов изменяемой длины, подходящих для различных типов рельсов. Каждый модуль представляет собой две отдельные магнитные зоны зажима для лапы и головки рельса, развивающие общую силу зажима 14 т/м.

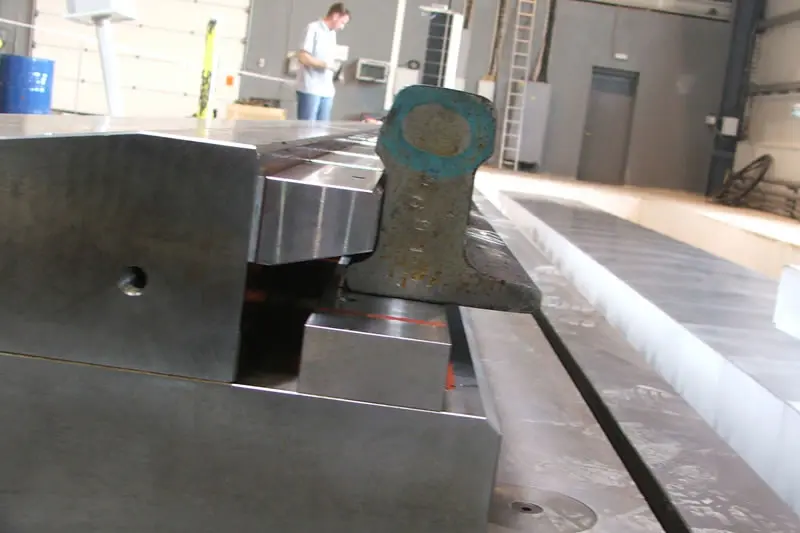

Модули Quad Rail универсальны, оснащены одним или несколькими комплектами удлинителей полюсов, разработанных для идеальной адаптации к различным профилям рельсов. Возможны различные конфигурации в зависимости от станка и способа обработки.
QR/T (top)
Самое простое решение. Гарантирует полный доступ к рельсу.
QR/S (single)
Предназначен для тяжелой обработки, даже при большом съеме на грибе, состоит из двух магнитных зон под углом 90°.

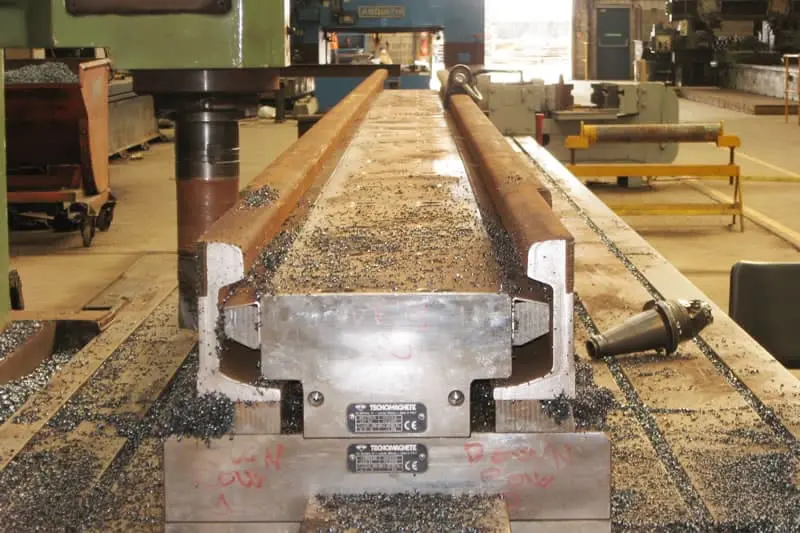

QR/TW
Компактная фигурная система для станков “С”. С двумя зеркально расположенными зонами зажима позволяет полностью обрабатывать рельс 2 только в местах размещения.

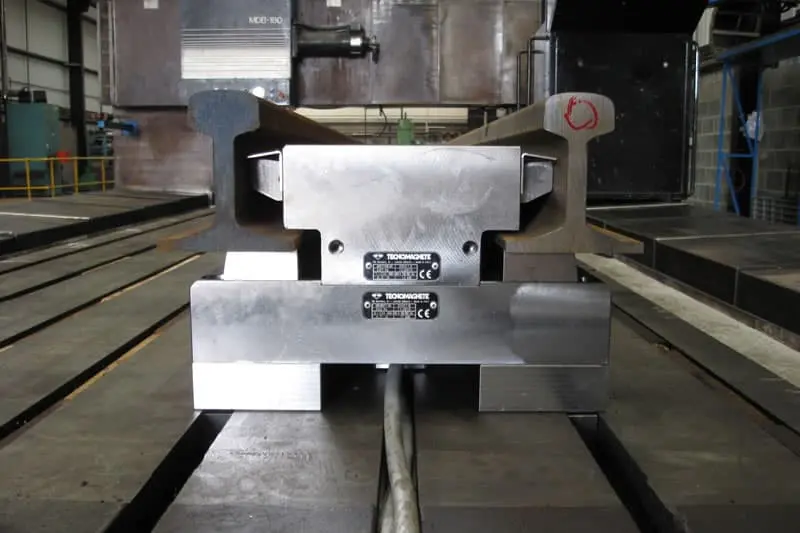

QR/TWT
Он сочетает в себе возможности версий /T и TW: полный доступ и большая площадь снятия в одном решении.
Технические характеристики
| Модель QR | Габариты A (мм) | Габариты B (мм) | Габариты C (мм) | Магнитные зоны (foot) | Магнитные зоны (soul) | Масса (кг) |
|---|---|---|---|---|---|---|
| QR /T | 1130 | ДА | НЕТ | |||
| QR /S | 1130 | 460 | 295 | ДА | ДА | 850 |
| QR /T | 1130 | 580 | 374 | ДА (2) | ДА (2) | 1000 |
| QR /TWT | 1130 | ДА (2) | ДА |
