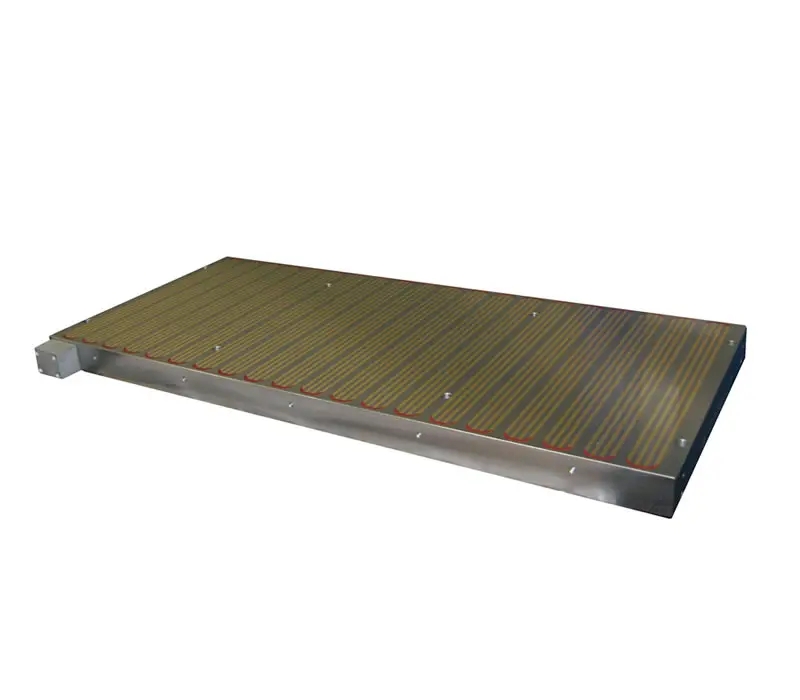

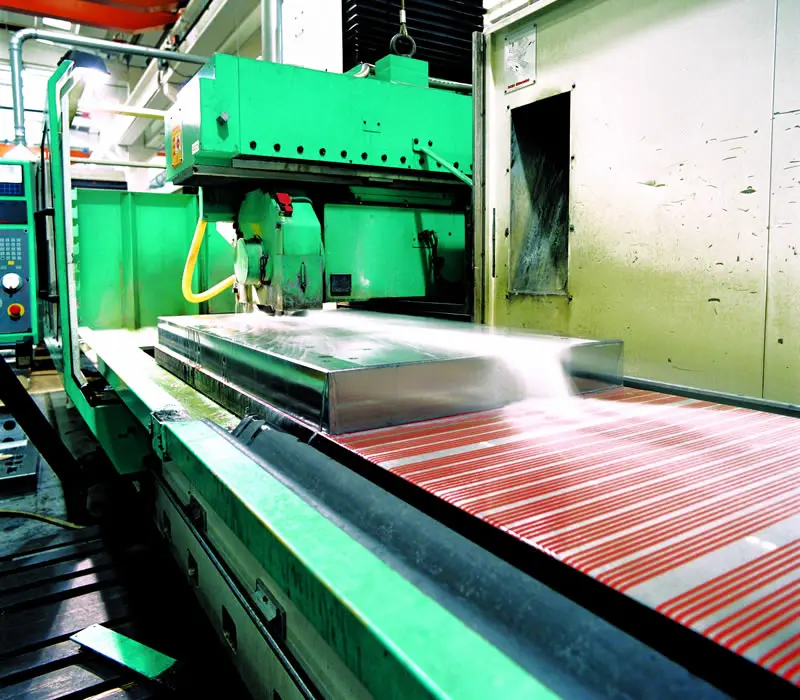

СИСТЕМА ЗАЖИМА TFP
Магнитные патроны с электро-постоянным магнитом для точного шлифования
Гарантия равномерного магнитного зажима по всей поверхности
Благодаря тридцатилетнему сотрудничеству со многими ведущими производителями шлифовальных станков мы предлагаем ряд моделей, подходящих для любых производственных требований.

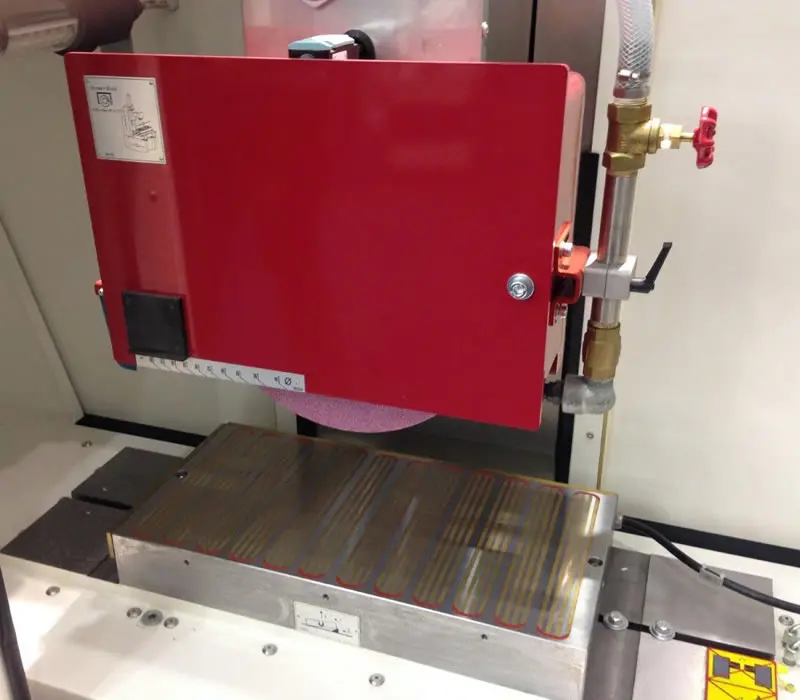

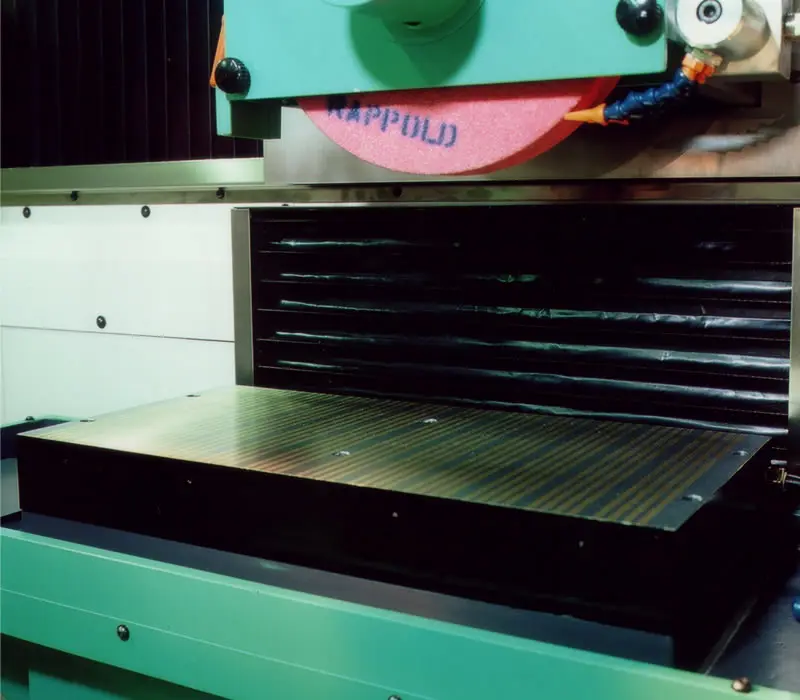

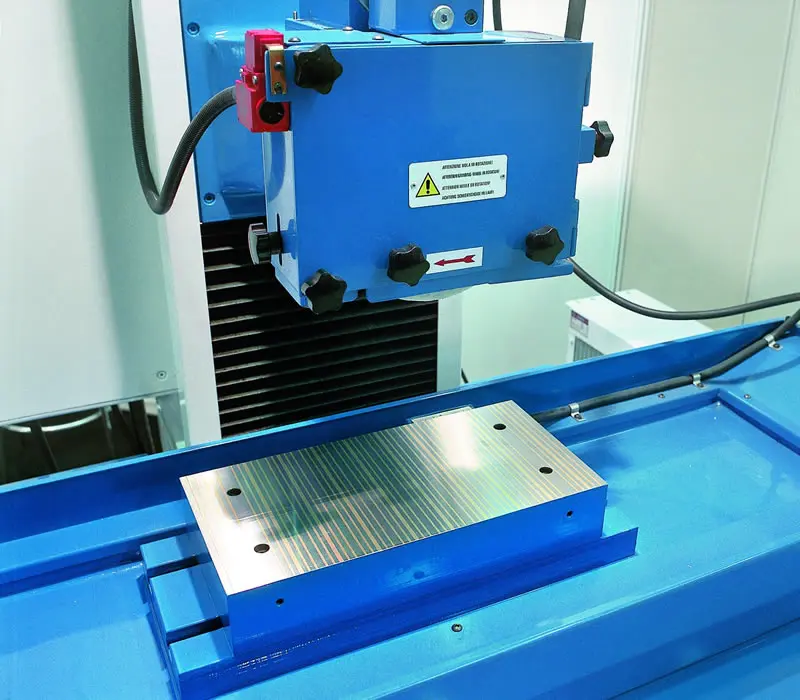

Зажим с помощью электро-постоянного патрона позволяет блокировать заготовку равномерно по всей поверхности, снижая вибрацию при обработке. Электро-постоянный магнит не выделяет тепла, поэтому не нагревает и не деформирует заготовку.
Электро-постоянные магнитные патроны TFP доступны в различных версиях:
- TFP0

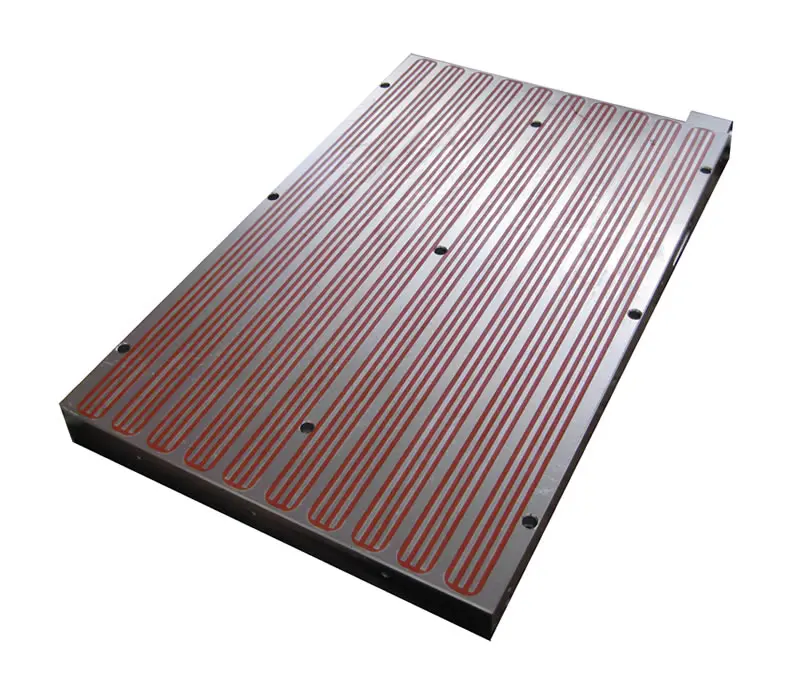

Версия со сталью + смоляная поверхность. Подходит для универсального использования. - TFP1
Вариант с поверхностью из стали и латуни, более износостойкий и не подверженный тепловому расширению. Подходит для заготовок с минимальной толщиной 5 мм. - TPF

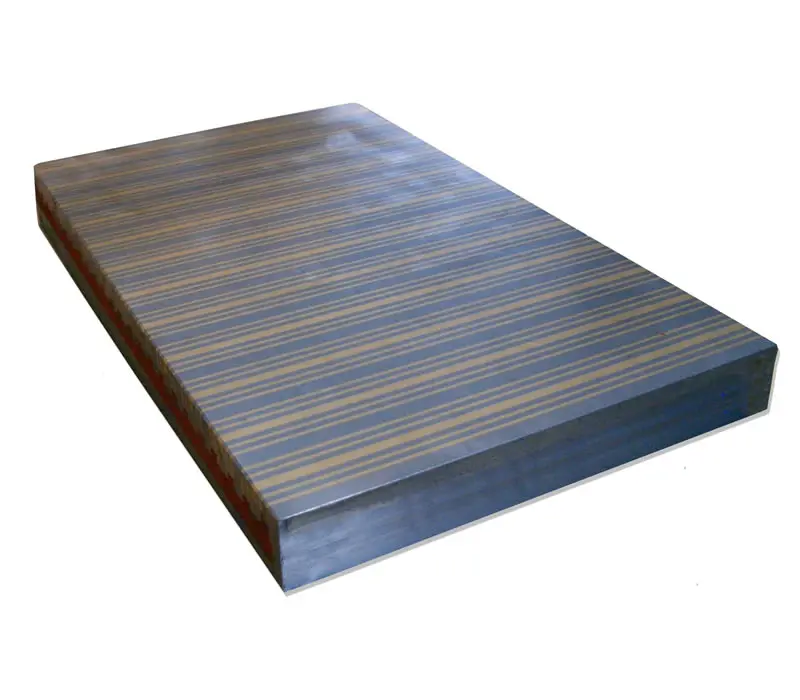

С плотной магнитной текстурой, предназначен для зажима небольших деталей с минимальной толщиной 2 мм.

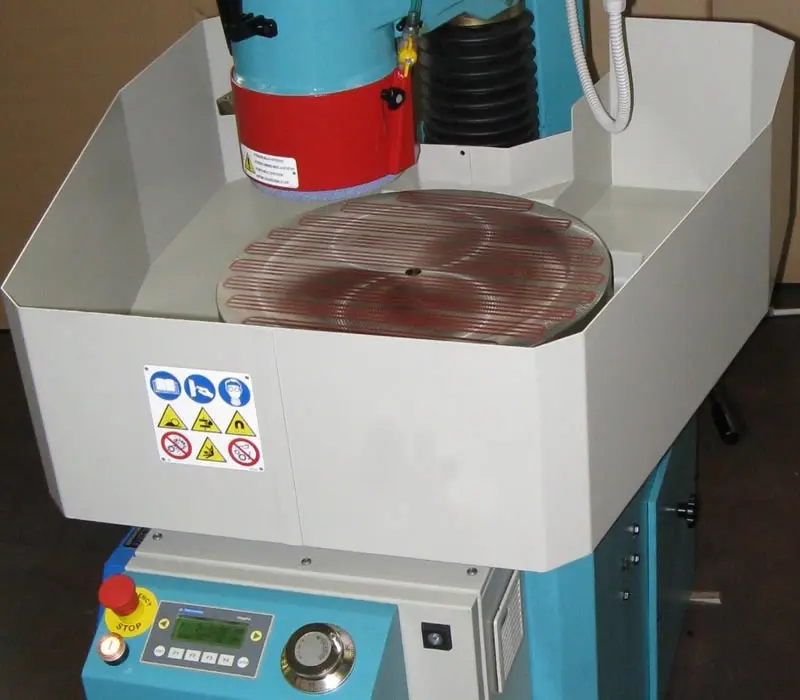

Все модули TFP доступны в круглой конфигурации / C, со стандартными диаметрами от 300 мм.
Модули TFP, благодаря запатентованной системе “NUFLUX”, автоматически удаляют остаточный магнетизм с поверхности заготовки, даже при наличии легированных материалов.
Моноблочная конструкция и модульность

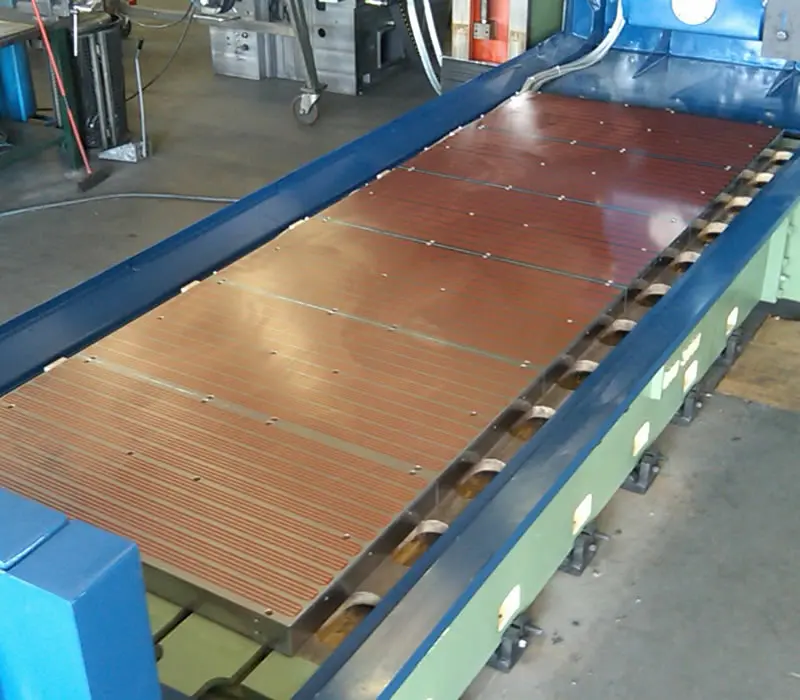

Рама модуля TFP представляет собой единую деталь, обработанную из стального блока. Это обеспечивает уникальные характеристики жесткости и отсутствие деформаций во времени. Несколько модулей могут быть соединены для составления магнитных столов различных размеров.
Электро-постоянная технология
Постоянная электромагнитная схема позволяет активировать и деактивировать магнитную силу прижима за несколько мгновений, просто нажав на кнопку. С этого момента и на протяжении всей фазы обработки электропитание не требуется. Преимущества: максимальная безопасность, экономия энергии, отсутствие расширений и деформаций, связанных с перегревом магнита.
Технические характеристики
| Модель TFP | Габариты A (мм) | Габариты A (мм) | Габариты A (мм) | Масса (кг) |
|---|---|---|---|---|
| TFP 305 /T | 300 | 500 | 51 | 60 |
| TFP 306 /T | 300 | 600 | 51 | 70 |
| TFP 307 /T | 300 | 700 | 51 | 80 |
| TFP 309 /T | 300 | 900 | 51 | 100 |
| TFP 310 /T | 300 | 1000 | 51 | 120 |
| TFP 405 /T | 400 | 500 | 51 | 80 |
| TFP 406 /T | 400 | 600 | 51 | 90 |
| TFP 407 /T | 400 | 700 | 51 | 100 |
| TFP 408 /T | 400 | 800 | 51 | 120 |
| TFP 410 /T | 400 | 1000 | 51 | 150 |
| Модель TPF | Габариты A (мм) | Габариты B (мм) | Габариты C (мм) | Масса (кг) |
|---|---|---|---|---|
| TPF 1545 /T | 150 | 450 | 51 | 25 |
| TPF 2040 /T | 200 | 400 | 51 | 30 |
| TPF 2045 /T | 200 | 450 | 51 | 35 |
| TPF 2050 /T | 200 | 500 | 51 | 40 |
| TPF 2060 /T | 200 | 600 | 51 | 45 |
| TPF 2070 /T | 200 | 750 | 51 | 55 |
| TPF 2550 /T | 250 | 500 | 51 | 45 |
| TPF 2560 /T | 250 | 600 | 51 | 55 |
| TPF 3050 /T | 300 | 500 | 51 | 55 |
| TPF 3060 /T | 300 | 600 | 51 | 65 |
