СИСТЕМА ФИКСАЦИИ PRESSTEC – в деталях

Надежный

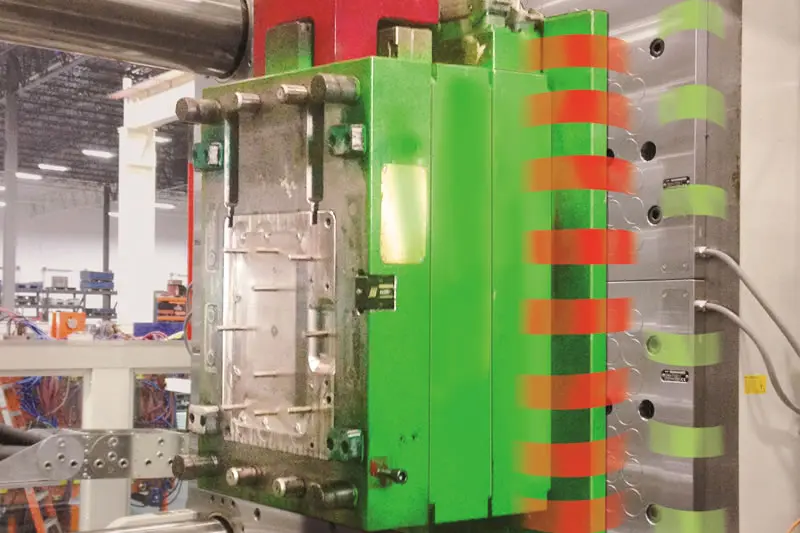

PressTec GRIP генерирует магнитную силу в направлении станины машины, тем самым прижимая модуль к прессу. Эффект GRIP является независимым и никак не влияет на силу, удерживающую пресс-форму. Таким образом, функция GRIP превращает всю систему/магнит/форму в уникальный объект, невосприимчивый к вибрациям и прогибам.

Благодаря технологии GRIP толщина модулей уменьшена до рекордного значения в 37 мм, даже при высокой жесткости конструкции. Наличие большего количества дневного света внутри машины позволяет использовать глубокие формы и ограничивает дополнительный вес. Кроме того, нет необходимости в изменении эжекторов и впрыскивающего наконечника, что благоприятно сказывается на скорости цикла и температуре детали.

Двунаправленный контур

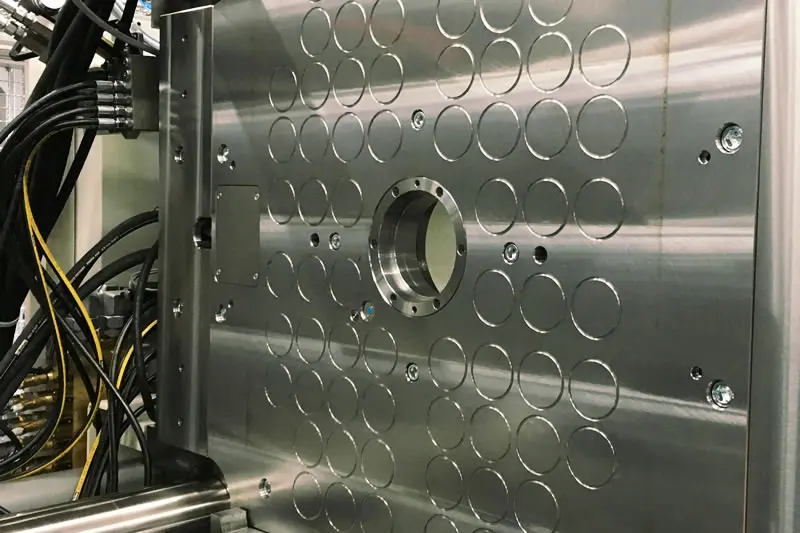

Сердцем PressTec является двунаправленный магнитный контур постоянного типа. Контур состоит из двойных круглых магнитных полюсов. Полюса расположены с чередующейся полярностью N/S. Движение магнитного потока направлено горизонтально и производится в плоскости. Полная концентрация в полярной области или на зажимаемой пресс-форме. Высокая производительность и бесперебойная работа. Рама не подвержена магнитному влиянию, учитывая полное отсутствие магнитной дисперсии.

IPC – Предоставление информации и управление магнитными силами

Система IPC для измерения силы является уникальной. В отличие от других систем, она может работать автоматически, без вмешательства человека и, следовательно, без вероятности ошибки. IPC точно знает, с какой интенсивностью магнитная сила работает на пресс-форме, без необходимости обращаться с данным запросом к оператору. Это возможно благодаря тому, что в двусторонней системе вся сгенерированная магнитная сила поступает в пресс-форму без рассеивания.

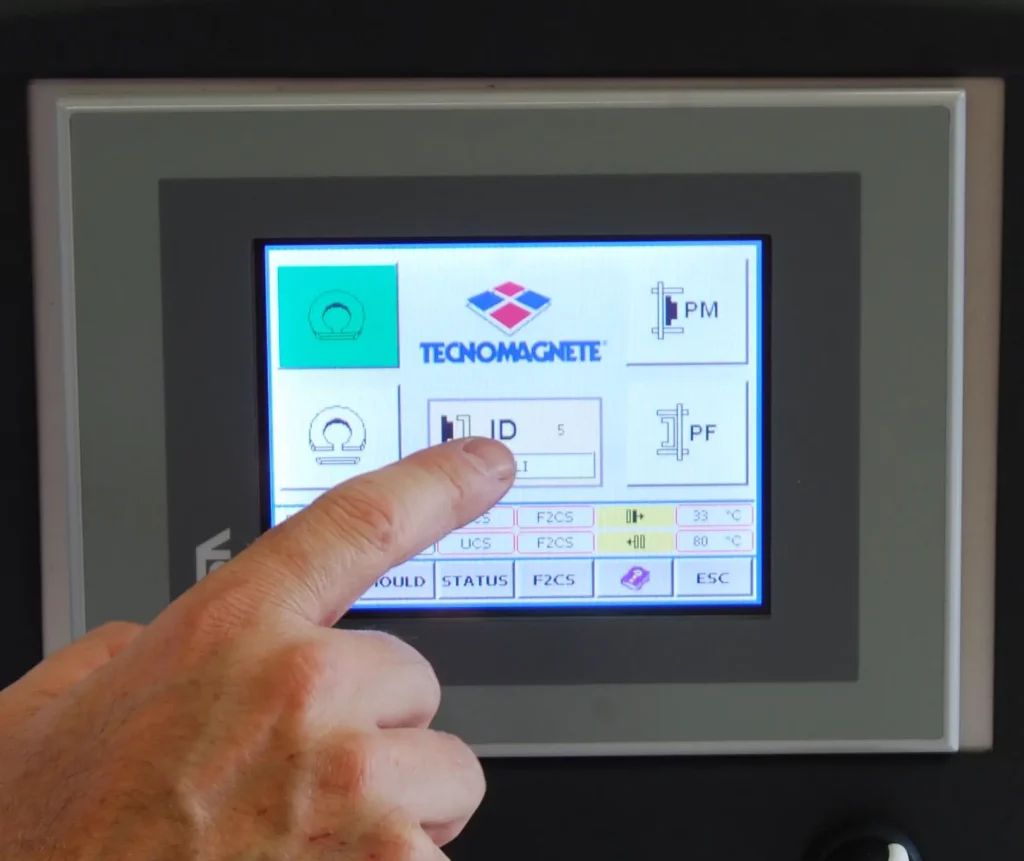

Сенсорный экран нового поколения предоставляет всю информацию для оператора, сообщает об ошибках, позволяет сохранять значения для определенных пресс-форм и использовать их как шаблон в будущем. Кроме того, IPC соответствует директивам EUROMAP 72.0.

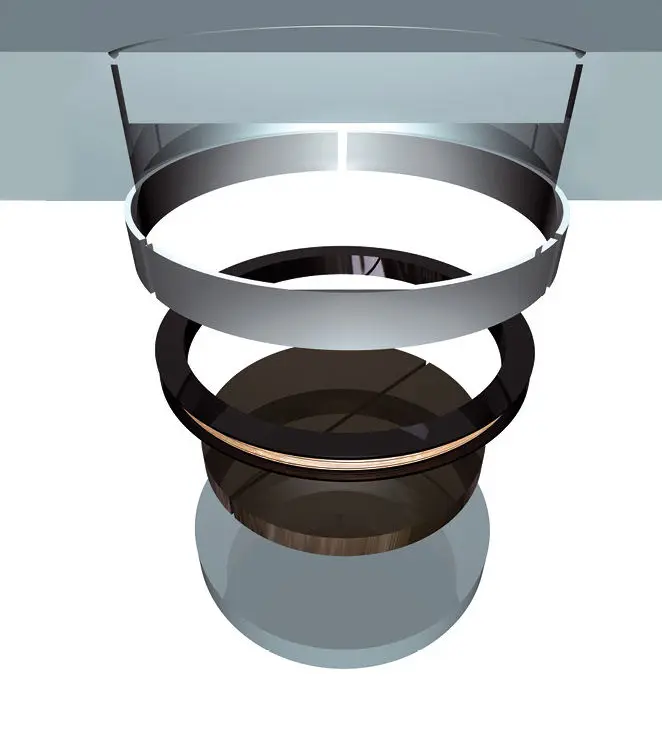

Монолитная технология

PressTec создан из единого блока стали. Магнитные полюса являются неотъемлемой и активной частью рамы.
Поверхность, контактирующая с пресс-формой, полностью стальная, без фитингов, латуни, уплотнений, смол. Таким образом, она нечувствительна к тепловому расширению и набуханию. Плоскость остается постоянной, что благоприятно сказывается на качестве и интенсивности магнитного зажима.
